Die rote und die blaue LED

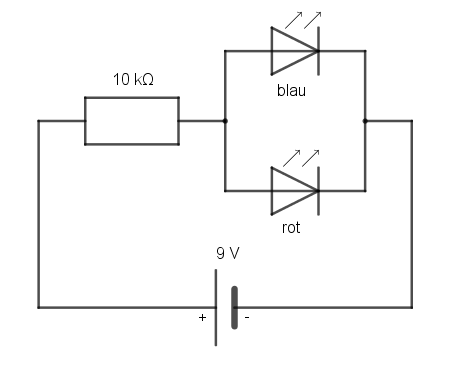

Ich habe eine rote und eine blaue Leuchtdiode parallel geschaltet und über einen 10 kΩ Vorwiderstand an eine 9V - Batterie angeschlossen. Leider leuchtete bei dieser Schaltung nur die rote LED. Erst als ich die rote Leuchtdiode entfernte leuchtete die blaue LED.
Um die Wirksamkeit der beiden Leuchtdioden zu überprüfen, habe ich sie danach in Serie geschaltet und die Spannungen gemessen. Dabei ergab sich bei einer Gesamtspannung von 9,52 Volt die Spannung an der roten Leuchtdiode zu 1,75 Volt und die Spannung an der blauen Leuchtdiode zu 2,64 Volt. Wie groß ist die Stromstärke des Stromes, der durch beide Dioden fließt? Dass beide Dioden bei dieser Schaltung leuchten, soll nachfolgendes Foto demonstrieren.
Interpretiere diese experimentellen Befunde mit deinem Wissen über Halbleiter und mit dem Photonen-Begriff.
